| الاسم التجاري: | GIS |
| رقم الطراز: | CTS100 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable price |
| وقت التسليم: | 20 يوم عمل |

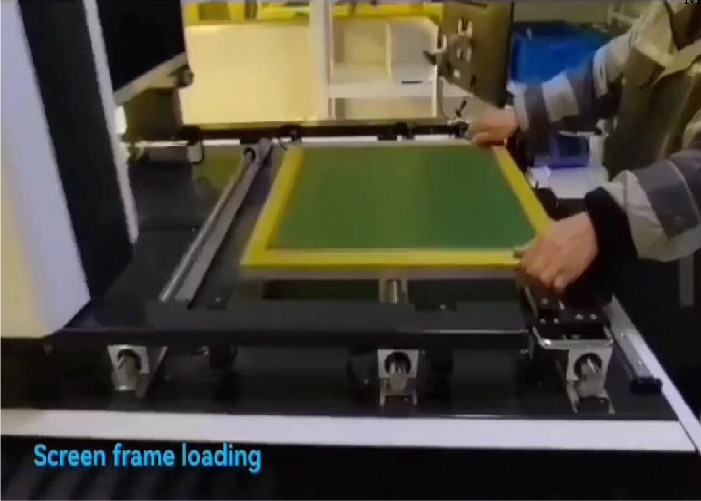

شاشة كمبيوتر (CTS) /آلة تصنيع الألواح المباشرة بالليزر بدون شاشة للضغط المسبق

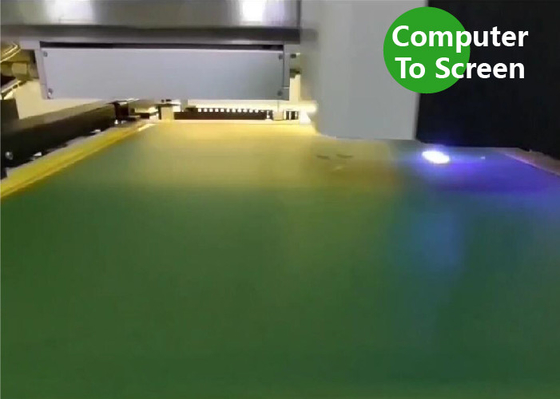

معدات CTS100 هي أحدث منتج من سلسلة CTS (كمبيوتر إلى شاشة) التي طورتها شركتنا.إنه جهاز تصوير مباشر بالليزر يعتمد على جهاز مصفوفة المرآة الدقيقة الرقمية (DMD) ؛في عملية تشكيل الأنماط ، ستقوم هذه الآلة بتحويل الرسوم البيانية إلى بيانات الآلة ونقلها إلى جهاز المرآة الدقيقة الرقمية (DMD) بواسطة الكمبيوتر ، ثم سيتم عرض الرسم البياني مباشرة على المواد الحساسة للضوء لإكمال التعرض.
يمكن أن يصل الحد الأقصى لحجم إطار الشاشة إلى 900 × 1000.
|
المواصفات / الموديل |
CTS100 |
| أقصى حجم للشاشة (مم) | 900 × 1000 |
| حجم الشاشة الأدنى (مم) | 400 × 400 |
|
أقصى حجم للتعرض (مم) |
800 × 900 |
| سمك إطار الشاشة (تتوفر خدمة مفصل) |
25-45 ملم |
| نظام التصوير | تقنية DMD DLP |
| سمك المستحلب (EOM) | مستحلب مقاوم للمذيبات 3μm-150μm ، مستحلب مقاوم للماء 3μm- 220μm |
| وقت التعرض | 120-240s / ㎡ ، # 350 شبكة صفراء |
| القرار | 1270 |
| النقطية | 133LPI |
| نظام التركيز | تركيز ثابت |
| تنسيق الملف | 1_bit tiff إلخ. |
| نوع الليزر | ليزر الأشعة فوق البنفسجية ، الطول الموجي 405 ± 5 نانومتر |
| قوة الليزر | 20 واط |
| حجم المعدات (مم) | 1550 × 1330 × 1460 |
| الوزن الصافي للمعدات | 1100 كجم |
| الظروف | غرفة اضاءة صفراء مع نظافة فئة 10000 ، درجة الحرارة 22 ± 2 درجة مئوية ، 40-70٪ رطوبة نسبية (بدون تكاثف) |
| قوة | أحادي الطور 220 فولت ، 50/60 هرتز ، 4 كيلو وات ، هواء مضغوط: 0.6 ميجا باسكال |
دقة عالية:
الدقة 1270 نقطة في البوصة أو 2540 نقطة في البوصة ، مع 133lpi النقطية / نقطة في البوصة (طباعة الألوان النصفية)
كفاءة عالية:
3 دقائق لإنهاء التعريض الضوئي على الشاشة بحجم 1000 مم * 1000 مم.تم تحسين كفاءة صنع الاستنسل بشكل كبير نظرًا لتوفير الكثير من الوقت من خلال محاذاة التعريض الدقيق وتقليل lobor.
منخفض الكلفة:
القضاء على ايجابيات الفيلم.أصبحت أفلام Litho باهظة الثمن بشكل متزايد ويتناقص عدد الموردين على الماكيت بسرعة.الإجراء الأول لصنع الشاشة الرقمية CTS لاستبدال 5 إجراءات من العملية التقليدية
فيديو
فيديو
فيديو
فيديو
فيديو
|
