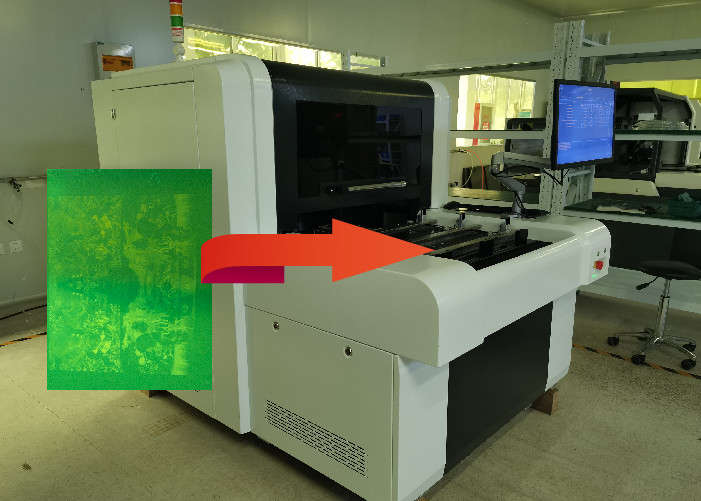

آلة صنع الشاشة بالليزر المباشر لطباعة النسيج

تستخدم آلة التصوير المباشر بالليزر CTS تقنية التصوير الرقمي DMD من TI لتشكيل صورة نقطة شبكة مباشرة واضحة وحادة على الشاشة الحريرية من خلال الإسقاط بالليزر.بهذه الطريقة ، يمكن تصوير الرسومات الرقمية في الكمبيوتر على الشاشة.أصبح هذا النظام عملية صنع صور الشاشة قبل طباعة الشاشة الحريرية.

تقدم آلة التعريض الضوئي المباشر بالليزر تقنية المعالجة الضوئية الرقمية (DLP) في مجال تصوير الشاشة ، باستخدام تقنية التصوير المباشر بالليزر DLP لاستبدال وضع التعرض للفيلم أو القناع التقليدي ، وهي مجهزة بقضبان توجيه على مستوى HIWINSP ومحرك خطي Renishaw حواجز شبكية .قاعدة رخامية ، إلخ ، لضمان ثبات الماكينة.

• المواصفات / الموديل	CTS100
  أقصى حجم للشاشة (مم)	900 × 1000
  حجم الشاشة الأدنى (مم)	400 × 400
  أقصى حجم للتعرض (مم)	800 × 900
  سمك إطار الشاشة (الخدمة المفصلة متاحة)	25-45 ملم
  نظام التصوير	تقنية DMD DLP
  سمك المستحلب (EOM)	مستحلب مقاوم للمذيبات 3μm-150μm ، مستحلب مقاوم للماء 3μm- 220μm
  وقت التعرض	120-240s / ㎡ ، # 350 شبكة صفراء
  الدقة	1270/2540 نقطة في البوصة (اختياري)
  النقطية	133LPI
  نظام التركيز	تركيز ثابت
  تنسيق الملف	1_bit tiff إلخ.
  نوع الليزر	ليزر الأشعة فوق البنفسجية ، الطول الموجي 405 ± 5 نانومتر
  قوة الليزر	20 واط / 25 واط (اختياري)
  حجم المعدات (مم)	1550 × 1330 × 1460
  الوزن الصافي للمعدات	1100 كجم
  الظروف	غرفة اضاءة صفراء مع نظافة فئة 10000 ، درجة الحرارة 22 ± 2 درجة مئوية ، 40-70٪ رطوبة نسبية (بدون تكاثف)
  سلطة	مرحلة واحدة 220 فولت ، 50/60 هرتز ، 4 كيلو واط (CTS200 ، CTS300) ، غاز 1 لتر / دقيقة



• دقة عالية

من السهل والسريع تحقيق النقاط النقطية 133LPI والشاشة عالية الجودة بواسطة 1270 نقطة في البوصة البصرية ، بينما يمكن تحقيق الخطوط المنحنية عالية الوضوح ونقاط شاشة FM المثالية باستخدام opitcal 2540 نقطة في البوصة.

2540 ديسيبل متوحد الخواص
