| الاسم التجاري: | GIS |
| رقم الطراز: | DPX230 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable price |
| وقت التسليم: | 20 يوم عمل |

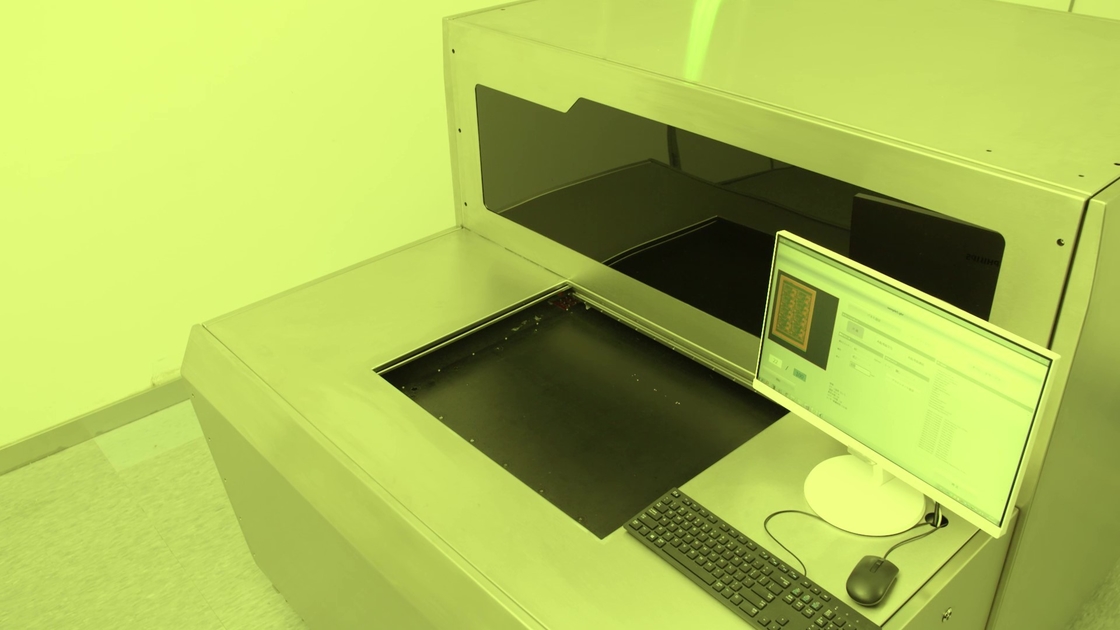

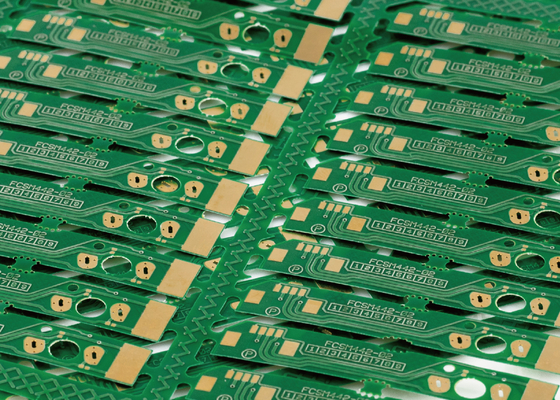

حلول نظام التصوير المباشر بالليزر (LDI) HDI PCB
(1) تعتمد تقنية LDI تحديد موضع الليزر ومسح شعاع الليزر العمودي ، والذي يمكن أن يضمن أن انحراف موضع الرسم في حدود ± 5um ، مما يحسن بشكل كبير دقة محاذاة الخط وموضعه.
(2) لا تستخدم تقنية LDI الأفلام السالبة ، والتي يمكن أن تلبي إنتاج الموصلات الدقيقة عالية الكثافة ، وتحسين معدل التأهيل لتصنيع ثنائي الفينيل متعدد الكلور الدقيق وتجنب عيوب تحديد المواقع المتكررة.
(3) لا تحتاج تقنية LDI إلى تصنيع وصيانة وصيانة أجهزة أفلام التصوير والمواد المستهلكة والطاقة والمواد المساعدة الأخرى والمواد الكيميائية ، مما يقلل من تكلفة الإنتاج والمعالجة.
(4) يمكن لتقنية LDI تقصير عملية تصنيع ثنائي الفينيل متعدد الكلور ، وتقليل وقت الاستجابة ، وتحسين القدرة على الاستجابة السريعة ، وتقليل تدخل العوامل البشرية ، وتبسيط عملية التشغيل ، ثم تحسين كفاءة الإنتاج.

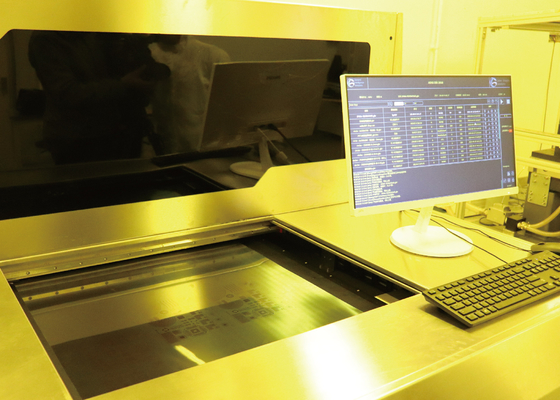

كيف يعمل التصوير المباشر بالليزر (LDI)؟

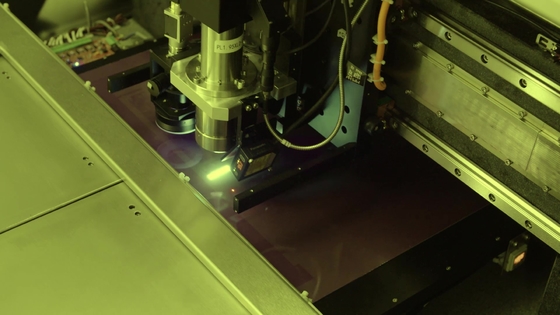

يحتاج التصوير المباشر بالليزر إلى PCB بسطح حساس للصور يتم وضعه تحت ليزر يتم التحكم فيه بواسطة الكمبيوتر.ثم يقوم الكمبيوتر بإنشاء الصورة على السبورة بضوء الليزر.يقوم الكمبيوتر بمسح سطح اللوحة في صورة نقطية ، ومطابقة الصورة النقطية بملف تصميم CAD أو CAM تم تحميله مسبقًا والذي يتضمن مواصفات الصورة الضرورية المخصصة للوحة ، ويتم استخدام الليزر لإنشاء الصورة مباشرة على اللوحة .
| المواصفات / النموذج | DPX230 |
| طلب | PCB ، HDI ، FPC (الطبقة الداخلية ، الطبقة الخارجية ، مقاومة اللحام) |
| القرار (الإنتاج الضخم) | 30 ميكرومتر |
| الاهلية | 30-40 ثانية @ 18 "* 24" |
| حجم التعرض | 610 * 710 ملم |
| سمك اللوح | 0.05 مم - 3.5 مم |
| وضع المحاذاة | الأشعة فوق البنفسجية مارك |
| قدرة المحاذاة | الطبقة الخارجية ± 12um ； الطبقة الداخلية ± 24um |
| تفاوت عرض الخط | ± 10٪ |
| زيادة الانحراف وتقليل الوضع | زيادة وانكماش ثابتان ، زيادة وانكماش أوتوماتيكي ، زيادة وتقلص الفاصل الزمني ، محاذاة التقسيم |
| نوع الليزر | ليزر LD ، 405 ± 5 نانومتر |
| تنسيق الملف | جربر 274X ； ODB ++ |
| سلطة | تيار متناوب ثلاثي الأطوار 380V ، 6.4kW ، 50HZ ، نطاق تذبذب الجهد + 7٪ ~ -10٪ |
| حالة | غرفة الضوء الأصفردرجة الحرارة 22 درجة مئوية ± 1 درجة مئوية ؛الرطوبة 50٪ ± 5٪ ؛مستوى نظافة 10000 وما فوق ؛ متطلبات الاهتزاز لتجنب الاهتزاز العنيف بالقرب من الجهاز |
معلومات عنا
نحن مورد مبتكر للعديد من حلول أنظمة التصوير المباشر بالليزر ثنائي الفينيل متعدد الكلور (LDI).تتراوح مجموعة منتجات نظامنا من تكوينات نظام LDI للتطبيقات المتخصصة عالية المزج وتطبيقات PCB الناشئة إلى حلول نظام LDI المؤتمتة بالكامل لبيئات الإنتاج الضخم.
