| الاسم التجاري: | GIS |
| رقم الطراز: | DPX230 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable price |
| وقت التسليم: | 20 يوم عمل |

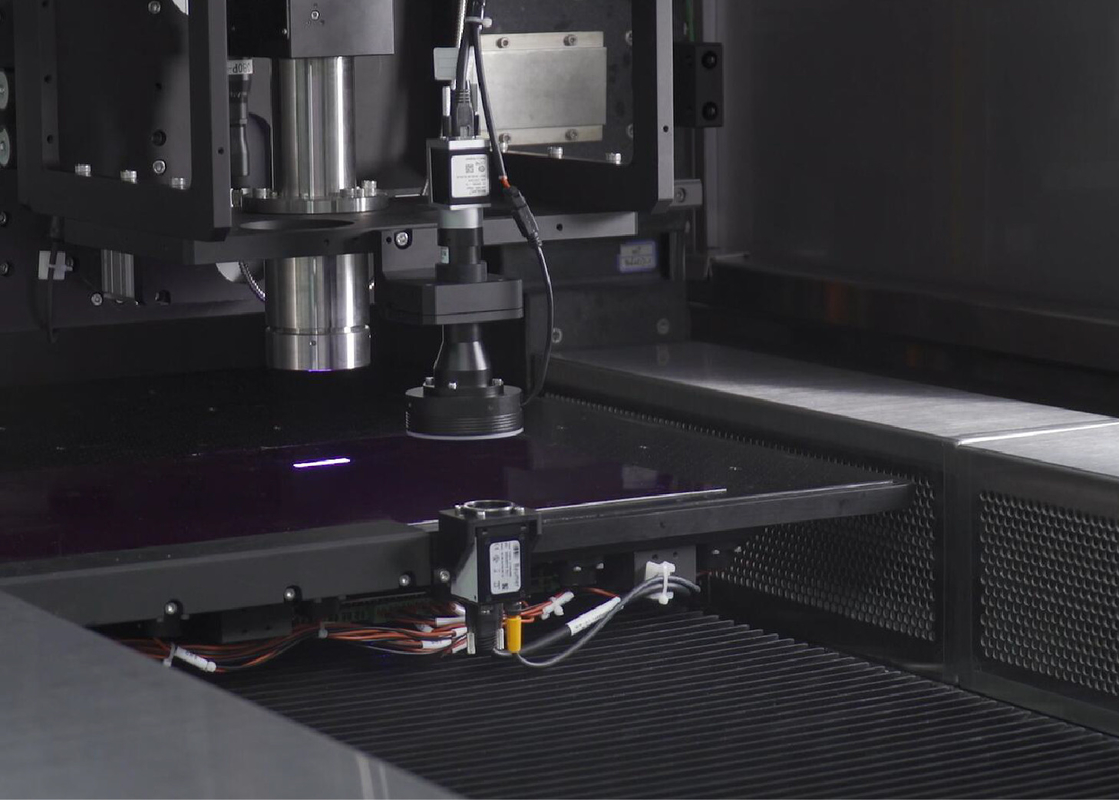

حلول نظام التصوير المباشر بالليزر (LDI) لمختلف طبقات ثنائي الفينيل متعدد الكلور
متى تختار تقنية LDI؟
لا تستطيع التقنيات الحالية تقديم حل مقبول والنتائج الحتمية هي تقليل كفاءة إنتاج ثنائي الفينيل متعدد الكلور وانخفاض الغلات.في الوقت الحاضر ، يصل متوسط عرض تتبع ثنائي الفينيل متعدد الكلور إلى 0.075 مم (3 مل) في مركبات ثنائي الفينيل متعدد الكلور المعقدة متعددة الطبقات.بينما وصلت عملية التصوير الليثوغرافي للأسف إلى حدودها بسبب إنشاء وصلات عالية الكثافة على ثنائي الفينيل متعدد الكلور.إنه غير قادر على إنشاء ثنائي الفينيل متعدد الكلور أقل من 0.127 / 0.127 مم (5/5 مل) من مسافات وعروض التتبع.لذلك ، عندما تكون معظم عروض التتبع والمسافات على لوحة الدائرة أصغر من 0.127 / 0.127 مم (5/5 ميل) ، فإن LDI هو أفضل خيار للتصوير.
تُستخدم تقنية LDI بشكل أساسي في تصنيع ألواح HDI من قبل.ولكن الآن يتعين على الشركات المصنعة لثنائي الفينيل متعدد الكلور تصنيع ثنائي الفينيل متعدد الكلور تقليدي رفيع المستوى وفائق الدقة ، صلب ومرنة وصلبة ومرنة بتقنية LDI حيث يبلغ عرض ومساحات الدوائر الموصلة 0.075 / 0.075 مم (3/3 ميل) أو حتى 0.05 / 0.05 ملم (2/2 مل).ذلك لأن Laser Direct Imaging (LDI) قد أثبتت نفسها على أنها أفضل وأشمل حل للتصوير من أجل دقة عرض المسافات والمسافات.
كيف يعمل التصوير المباشر بالليزر (LDI)؟
يحتاج التصوير المباشر بالليزر إلى PCB بسطح حساس للصور يتم وضعه تحت ليزر يتم التحكم فيه بواسطة الكمبيوتر.ثم يقوم الكمبيوتر بإنشاء الصورة على السبورة بضوء الليزر.يقوم الكمبيوتر بمسح سطح اللوحة في صورة نقطية ، ومطابقة الصورة النقطية بملف تصميم CAD أو CAM تم تحميله مسبقًا والذي يتضمن مواصفات الصورة الضرورية المخصصة للوحة ، ويتم استخدام الليزر لإنشاء الصورة مباشرة على اللوحة .
| المواصفات / النموذج | DPX230 |
| طلب | PCB ، HDI ، FPC (الطبقة الداخلية ، الطبقة الخارجية ، مقاومة اللحام) |
| القرار (الإنتاج الضخم) | 30 ميكرومتر |
| الاهلية | 30-40 ثانية @ 18 "* 24" |
| حجم التعرض | 610 * 710 ملم |
| سمك اللوح | 0.05 مم - 3.5 مم |
| وضع المحاذاة | الأشعة فوق البنفسجية مارك |
| قدرة المحاذاة | الطبقة الخارجية ± 12um ； الطبقة الداخلية ± 24um |
| تفاوت عرض الخط | ± 10٪ |
| زيادة الانحراف وتقليل الوضع | زيادة وانكماش ثابتان ، زيادة وانكماش أوتوماتيكي ، زيادة وتقلص الفاصل الزمني ، محاذاة التقسيم |
| نوع الليزر | ليزر LD ، 405 ± 5 نانومتر |
| تنسيق الملف | جربر 274X ； ODB ++ |
| سلطة | تيار متناوب ثلاثي الأطوار 380V ، 6.4kW ، 50HZ ، نطاق تذبذب الجهد + 7٪ ~ -10٪ |
| حالة | غرفة الضوء الأصفردرجة الحرارة 22 درجة مئوية ± 1 درجة مئوية ؛الرطوبة 50٪ ± 5٪ ؛مستوى نظافة 10000 وما فوق ؛ متطلبات الاهتزاز لتجنب الاهتزاز العنيف بالقرب من الجهاز |
معلومات عنا
نحن مورد مبتكر للعديد من حلول أنظمة التصوير المباشر بالليزر ثنائي الفينيل متعدد الكلور (LDI).تتراوح مجموعة منتجات نظامنا من تكوينات نظام LDI للتطبيقات المتخصصة عالية المزج وتطبيقات PCB الناشئة إلى حلول نظام LDI المؤتمتة بالكامل لبيئات الإنتاج الضخم.
|
|
