| الاسم التجاري: | GIS |
| رقم الطراز: | DPX230 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable price |
| وقت التسليم: | 20 يوم عمل |
حلول نظام التصوير المباشر بالليزر (LDI) لمختلف طبقات ثنائي الفينيل متعدد الكلور
حلول التصوير المباشر بالليزر LIMATA
المتطلبات التقنية المتزايدة في تصنيع ثنائي الفينيل متعدد الكلور مدفوعة بتصميمات ثنائي الفينيل متعدد الكلور أكثر تقدمًا (نحو مواد أرق ، هياكل أكثر تعقيدًا وأدق مع تفاوتات قواعد التصميم الصغيرة فقط) قد وضعت قيودًا على طريقة الطباعة الحجرية التقليدية للقناع (أداة التصوير) على وجه الخصوص لإنتاج أكثر تقدمًا تطبيقات ثنائي الفينيل متعدد الكلور.
وقد أدى ذلك إلى تحول في تكنولوجيا الإنتاج من الطباعة الحجرية التقليدية التي تلامس القناع إلى التصوير المباشر بدون قناع لثنائي الفينيل متعدد الكلور ، حيث يتم استخدام الليزر أو مصدر الضوء المتحكم فيه بواسطة برنامج لتصوير نمط مباشرة على لوحة مطلية بمقاوم للضوء أو لتصوير قناع لحام سائل / مقاومة الطبقات في الواجهة الخلفية لعملية تصنيع ثنائي الفينيل متعدد الكلور.
تشمل المزايا الرئيسية لتقنية التصوير المباشر (DI) ما يلي:
· دقة أعلى في التسجيل والطباعة (توحيد الخط)
· عمق تركيز أعلى
· إمكانية التتبع الكامل للمنتج والعملية أثناء عملية التصنيع (واجهات البيانات)
· ارتفاع مستويات الإنتاجية والجودة (الإنتاجية والعائد) أثناء إنتاج ثنائي الفينيل متعدد الكلور
· انخفاض تكاليف العملية والتكاليف الإجمالية للملكية مقابل الطباعة الحجرية للقناع / الفيلم التقليدي أثناء عملية النمط أو قناع اللحام

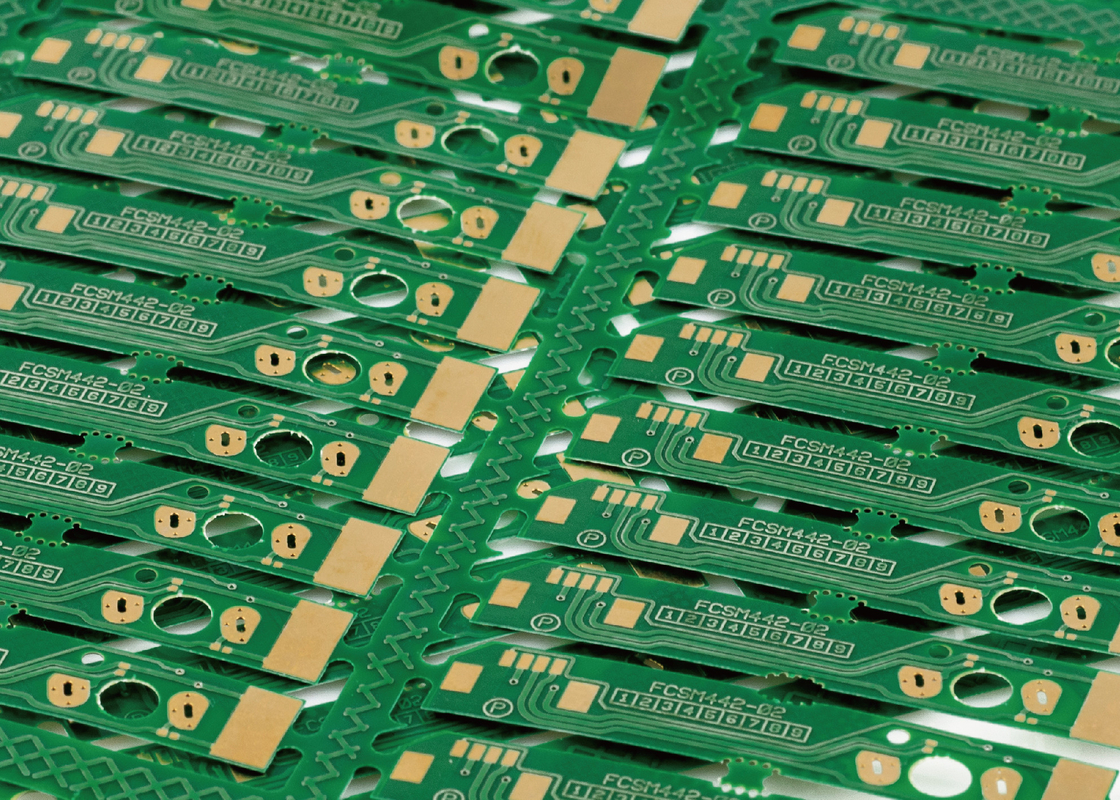

التصوير المباشر بالليزر ثنائي الفينيل متعدد الكلور (LDI)
عند تصنيع لوحة دائرة كهربائية ، يتم تحديد آثار الدائرة من خلال ما هي عملية التصوير.يكشف التصوير المباشر بالليزر (LDI) عن الآثار مباشرة باستخدام شعاع ليزر شديد التركيز يتم التحكم فيه في NC ، بدلاً من الضوء المغمور الذي يمر عبر أداة الصورة ، سيقوم شعاع الليزر بإنشاء الصورة رقميًا.
كيف يعمل التصوير المباشر بالليزر (LDI)؟
يحتاج التصوير المباشر بالليزر إلى PCB بسطح حساس للصور يتم وضعه تحت ليزر يتم التحكم فيه بواسطة الكمبيوتر.ثم يقوم الكمبيوتر بإنشاء الصورة على السبورة بضوء الليزر.يقوم الكمبيوتر بمسح سطح اللوحة في صورة نقطية ، ومطابقة الصورة النقطية بملف تصميم CAD أو CAM تم تحميله مسبقًا والذي يتضمن مواصفات الصورة الضرورية المخصصة للوحة ، ويتم استخدام الليزر لإنشاء الصورة مباشرة على اللوحة .
| المواصفات / النموذج | DPX230 |
| طلب | PCB ، HDI ، FPC (الطبقة الداخلية ، الطبقة الخارجية ، مقاومة اللحام) |
| القرار (الإنتاج الضخم) | 30 ميكرومتر |
| الاهلية | 30-40 ثانية @ 18 "* 24" |
| حجم التعرض | 610 * 710 ملم |
| سمك اللوح | 0.05 مم - 3.5 مم |
| وضع المحاذاة | الأشعة فوق البنفسجية مارك |
| قدرة المحاذاة | الطبقة الخارجية ± 12um ； الطبقة الداخلية ± 24um |
| تفاوت عرض الخط | ± 10٪ |
| زيادة الانحراف وتقليل الوضع | زيادة وانكماش ثابتان ، زيادة وانكماش أوتوماتيكي ، زيادة وتقلص الفاصل الزمني ، محاذاة التقسيم |
| نوع الليزر | ليزر LD ، 405 ± 5 نانومتر |
| تنسيق الملف | جربر 274X ； ODB ++ |
| سلطة | تيار متناوب ثلاثي الأطوار 380V ، 6.4kW ، 50HZ ، نطاق تذبذب الجهد + 7٪ ~ -10٪ |
| حالة | غرفة الضوء الأصفردرجة الحرارة 22 درجة مئوية ± 1 درجة مئوية ؛الرطوبة 50٪ ± 5٪ ؛مستوى نظافة 10000 وما فوق ؛ متطلبات الاهتزاز لتجنب الاهتزاز العنيف بالقرب من الجهاز |
معلومات عنا
نحن مورد مبتكر للعديد من حلول أنظمة التصوير المباشر بالليزر ثنائي الفينيل متعدد الكلور (LDI).تتراوح مجموعة منتجات نظامنا من تكوينات نظام LDI للتطبيقات المتخصصة عالية المزج وتطبيقات PCB الناشئة إلى حلول نظام LDI المؤتمتة بالكامل لبيئات الإنتاج الضخم.
|
|
