| الاسم التجاري: | GIS |
| رقم الطراز: | RTR315 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable price |
| وقت التسليم: | 20 يوم عمل |

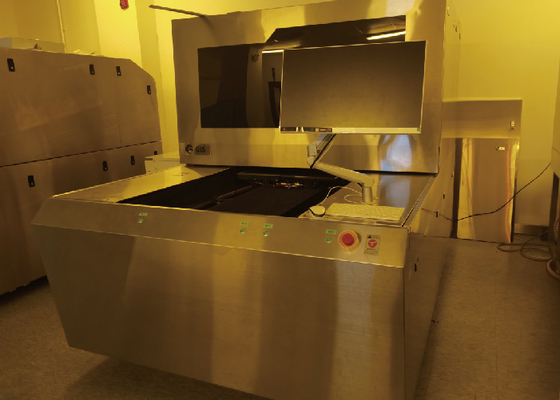

حلول نظام التصوير المباشر بالليزر (LDI) لوحة LDI المرنة
الاستبدال الفني لـ LDI
ليس هناك شك في أن أوائل الذين تبنوا تقنية التصوير المباشر بالليزر (LDI) هم عادةً مصنعي ثنائي الفينيل متعدد الكلور سريع الدورة ، أو نموذج أولي ، أو مصنع ثنائي الفينيل متعدد الكلور عالي السعة يحتاجون إلى إعداد نموذج أولي سريع ودقيق.
تلبي نماذج التصوير المباشر المبكر (LDI) احتياجات مصنعي ثنائي الفينيل متعدد الكلور بشكل مثالي - مما يوفر الوقت وتكلفة فيلم القناع مع توفير درجة عالية من المرونة والدقة.
لم يعتمد مصنعو إنتاج ثنائي الفينيل متعدد الكلور على نطاق واسع تقنية LDI ، ويرجع ذلك أساسًا إلى أن نظام LDI كان بطيئًا للغاية وكانت تكلفة تشغيل ضبط الهاتف المحمول مرتفعة للغاية.ومع ذلك ، فقد غيرت أحدث التطورات التكنولوجية الوضع.اليوم ، المزيد والمزيد من مصنعي إنتاج ثنائي الفينيل متعدد الكلور يستخدمون LDI لحلول التصوير.
كيف يعمل التصوير المباشر بالليزر (LDI)؟

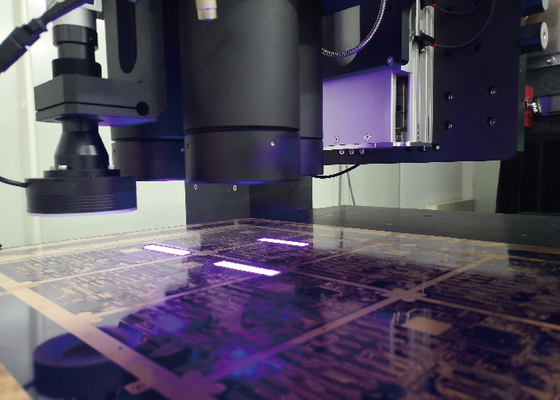

يحتاج التصوير المباشر بالليزر إلى PCB بسطح حساس للصور يتم وضعه تحت ليزر يتم التحكم فيه بواسطة الكمبيوتر.ثم يقوم الكمبيوتر بإنشاء الصورة على السبورة بضوء الليزر.يقوم الكمبيوتر بمسح سطح اللوحة في صورة نقطية ، ومطابقة الصورة النقطية بملف تصميم CAD أو CAM تم تحميله مسبقًا والذي يتضمن مواصفات الصورة الضرورية المخصصة للوحة ، ويتم استخدام الليزر لإنشاء الصورة مباشرة على اللوحة .
| المواصفات / النموذج | RTR315 |

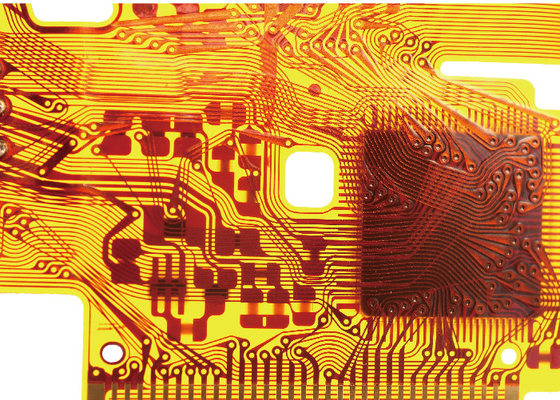

| طلب | PCB ، HDI ، FPC (الطبقة الداخلية ، الطبقة الخارجية ، مقاومة اللحام) |

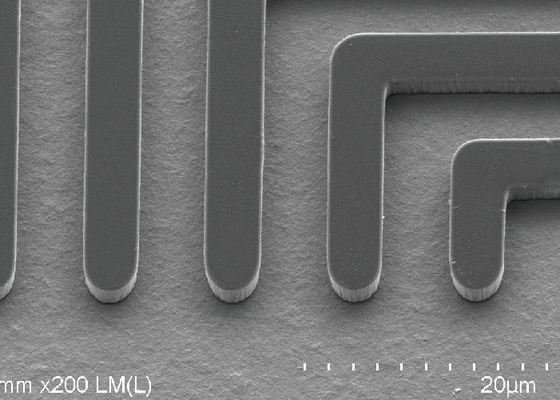

| القرار (الإنتاج الضخم) | 15um |
| الاهلية | 12S @ 18 "* 24" |
| حجم التعرض | 260 * 800 مم |
| سمك اللوح | 0.05 مم - 3.5 مم |
| وضع المحاذاة | الأشعة فوق البنفسجية مارك |
| قدرة المحاذاة | الطبقة الخارجية ± 12um ； الطبقة الداخلية ± 24um |
| تفاوت عرض الخط | ± 10٪ |
| زيادة الانحراف وتقليل الوضع | زيادة وانكماش ثابتان ، زيادة وانكماش أوتوماتيكي ، زيادة وتقلص الفاصل الزمني ، محاذاة التقسيم |
| نوع الليزر | ليزر LD ، 405 ± 5 نانومتر |
| تنسيق الملف | جربر 274X ； ODB ++ |
| سلطة | تيار متناوب ثلاثي الأطوار 380V ، 6.4kW ، 50HZ ، نطاق تذبذب الجهد + 7٪ ~ -10٪ |
| حالة | غرفة الضوء الأصفردرجة الحرارة 22 درجة مئوية ± 1 درجة مئوية ؛الرطوبة 50٪ ± 5٪ ؛مستوى نظافة 10000 وما فوق ؛ متطلبات الاهتزاز لتجنب الاهتزاز العنيف بالقرب من الجهاز |
معلومات عنا
نحن مورد مبتكر للعديد من حلول أنظمة التصوير المباشر بالليزر ثنائي الفينيل متعدد الكلور (LDI).تتراوح مجموعة منتجات نظامنا من تكوينات نظام LDI للتطبيقات المتخصصة عالية المزج وتطبيقات PCB الناشئة إلى حلول نظام LDI المؤتمتة بالكامل لبيئات الإنتاج الضخم.
