| الاسم التجاري: | GIS |
| رقم الطراز: | DPX820SM |

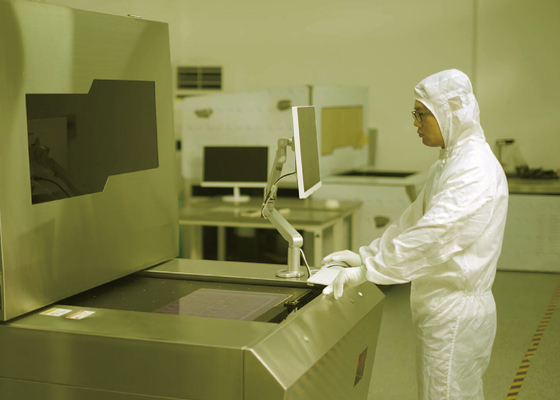

يجمع PCB للتصوير المباشر بالليزر (LDI) بين قوة تقنية الليزر وطباعة التصوير المباشر لإنشاء نظام تصنيع ثنائي الفينيل متعدد الكلور يتسم بالكفاءة والفعالية.يتم استخدامه لتطبيقات ثنائي الفينيل متعدد الكلور، HDI وFPC.مع طاقة إجمالية تبلغ 512 وات، تصل مساحة التعرض الفعالة إلى 620 × 720 مم، مما يجعلها قادرة على التعامل مع مجموعة واسعة من التطبيقات.ألوان قناع اللحام قابلة للتخصيص ويمكن ضبطها على مقياس ثابت أو مقياس تلقائي أو مقياس فاصل أو محاذاة القسم.يتضمن وضع المقياس الأبيض والأسود والأصفر والمزيد.بالإضافة إلى ذلك، فإن لوحة الطباعة بالليزر المباشرة تتمتع بدقة وتكرار ممتازين، مما يجعلها خيارًا موثوقًا وفعالًا من حيث التكلفة لتصنيع PCB.
| معامل | وصف |
|---|---|
| طلب | ثنائي الفينيل متعدد الكلور، HDI، الشركة العامة للفوسفات |
| حبر قناع اللحام | 30 ثانية @ 600 × 500 مم (24 |
| تنسيق الملف | تنسيق الملف |

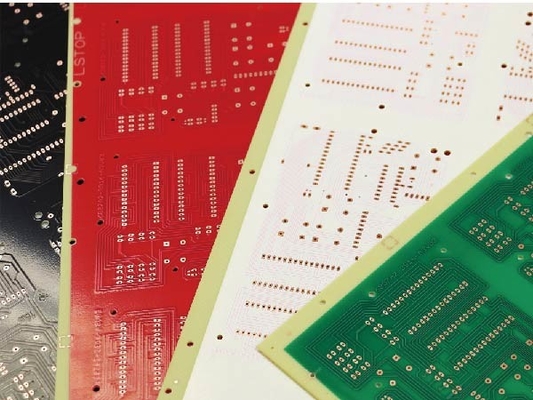

| لون قناع اللحام | مقياس ثابت / مقياس تلقائي / مقياس الفاصل الزمني / محاذاة التقسيم |
| منطقة التعرض الفعالة | 620 × 720 مم (24 |
| جسر اللحام/فتح اللحام | 50/75 ميكرومتر (حالة العملية) |
| وضع المقياس | أبيض، أسود، أصفر، الخ. |
| سماكة مجلس | 0.5 ~ 3.5 ملم |
| دقة المحاذاة | ± 12um |
| عملية قابلة للتطبيق | قناع اللحام، الخارجي |
GIS DPX820SM Laser Direct Imaging PCB، هي لوحة دوائر مطبوعة تنتجها شركة GIS ومقرها سوتشو، وهي الخيار الأمثل للتطبيقات عالية الدقة.إنه يوفر تنسيق ملف بدقة محاذاة فائقة الدقة تبلغ ±12 ميكرومتر، ولون قناع لحام بمقياس ثابت/مقياس تلقائي/مقياس فاصل زمني/محاذاة قسم.بفضل طاقة الليزر التي تصل إلى 512 وات وسمك اللوحة الذي يتراوح من 0.5 إلى 3.5 مم، تعد لوحة الدوائر المطبوعة للتصوير المباشر بالليزر (لوحة الطباعة للتصوير المباشر بالليزر) مثالية للتطبيقات التي تتطلب دقة عالية.يُعد PCB للتصوير المباشر بالليزر مثاليًا للمشروعات الأكثر تطلبًا، ويضمن أداءً موثوقًا ومستقرًا.
تم تصنيع لوحة دوائر التصوير المباشر بالليزر هذه بواسطة GIS.رقم الموديل DPX820SM، وهو مصنوع في سوتشو، الصين.لديه الميزات التالية:
تعتبر هذه اللوحة المطبوعة بتقنية التصوير المباشر بالليزر مثالية لجميع احتياجات PCB وHDI وFPC.يتم ضمان التسامح مع عرض الخط ومنطقة التعرض الفعالة، ويمكن تخصيص لون قناع اللحام وفقًا لمواصفاتك الدقيقة.
في PCBWay، نقدم الدعم الفني والخدمة لمنتجاتنا من Laser Direct Imaging PCB.فريق الخبراء لدينا متاح لمساعدتك في أي أسئلة قد تكون لديكم حول منتجاتنا.كما نقدم أيضًا وثائق المنتج وأدلة استكشاف الأخطاء وإصلاحها والبرامج التعليمية عبر الإنترنت التي يمكن أن تساعدك في تحقيق أقصى استفادة من منتجات Laser Direct Imaging PCB الخاصة بنا.
فريق خدمة العملاء لدينا متاح على مدار الساعة طوال أيام الأسبوع لتزويدك بأفضل تجربة ممكنة.سواء كانت لديك مشكلة فنية أو سؤال عام، فريقنا موجود لمساعدتك.كما نقدم ضمان استعادة الأموال والشحن المجاني لجميع منتجاتنا.
في PCBWay، نحن ملتزمون بتقديم أفضل خدمة عملاء ممكنة ودعم فني لمنتجات PCB للتصوير المباشر بالليزر.نحن ملتزمون بالتأكد من حصولك على أفضل تجربة عند استخدام منتجاتنا ونبحث دائمًا عن طرق لتحسين خدماتنا.
التعبئة والتغليف والشحن لثنائي الفينيل متعدد الكلور للتصوير المباشر بالليزر:
س 1: ما هو ثنائي الفينيل متعدد الكلور للتصوير المباشر بالليزر؟
A1: Laser Direct Imaging PCB (LDI) هي تقنية تم تطويرها بواسطة GIS لحفر لوحات دوائر PCB.يستخدم الليزر لتعريض رقائق النحاس مباشرة لأنماط الدوائر الدقيقة بسرعة عالية.
Q2: ما هي العلامة التجارية والطراز الخاص بلوحة PCB للتصوير المباشر بالليزر؟
A2: العلامة التجارية هي GIS والنموذج هو DPX820SM.
س 3: أين يتم تصنيع PCB للتصوير المباشر بالليزر؟
A3: تم تصنيع لوحة PCB للتصوير المباشر بالليزر في سوتشو، الصين.
س 4: ما هي مزايا استخدام PCB للتصوير المباشر بالليزر؟
ج4: تشتمل مزايا استخدام PCB للتصوير المباشر بالليزر على الإنتاج الفعال للوحات الدوائر عالية الكثافة، وتحسين الدقة والتكرار، وتحسين الموثوقية والمتانة.
س 5: ما هي المواد المستخدمة لصنع ثنائي الفينيل متعدد الكلور للتصوير المباشر بالليزر؟
ج5: تشتمل المواد المستخدمة في تصنيع ثنائي الفينيل متعدد الكلور للتصوير المباشر بالليزر على رقائق النحاس والراتنج ومعدات التصوير بالليزر.
فيديو
|
