| الاسم التجاري: | GIS |
| رقم الطراز: | DPX820SM |

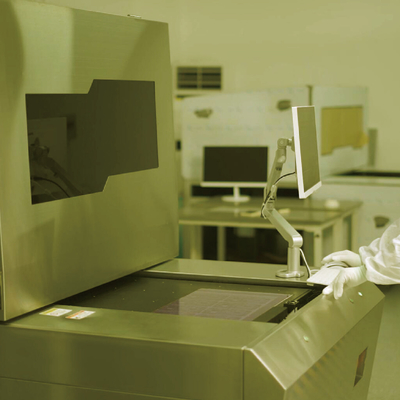

تعد لوحة الدوائر المطبوعة ذات التصوير المباشر بالليزر (LDI PCB) حلاً متقدمًا وفعالاً لطباعة PCB وHDI وFPC.تتميز بدقة محاذاة تبلغ ±12um، وتستخدم طاقة موجة خلط إجمالية تبلغ 512 وات لتقديم أداء متميز.مع مساحة تعريض فعالة تبلغ 620 × 720 مم (24 بوصة × 28.5 بوصة)، فإن هذا المنتج قادر على التعامل مع مجموعة واسعة من تطبيقات طباعة PCB.علاوة على ذلك، فهو يدعم مجموعة متنوعة من تنسيقات الملفات، بما في ذلك Gerber وDXF وما إلى ذلك، لتوفير أقصى قدر من الراحة.بفضل ميزاتها الفائقة، تعد لوحة الطباعة بالليزر Direct Imaging الحل الأمثل لطباعة PCB.
| سمات المنتج | المعايير الفنية |
|---|---|
| سماكة مجلس | 0.5 ~ 3.5 ملم |
| التسامح مع عرض الخط | ± 10٪ |
| عملية قابلة للتطبيق | قناع اللحام، الخارجي |
| تنسيق الملف | تنسيق الملف |
| طريقة المحاذاة | الوسادة (القطر: 0.5 ~ 3.0 مم) |
| دقة المحاذاة | ± 12um |
| وضع القياس | أبيض، أسود، أصفر، الخ. |
| منطقة التعرض الفعالة | 620 × 720 ملم (24 بوصة × 28.5 بوصة) |

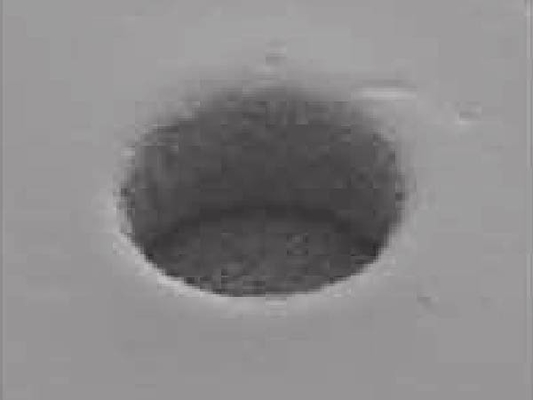

| جسر اللحام/فتحة اللحام | 50/75 ميكرومتر (حالة العملية) |

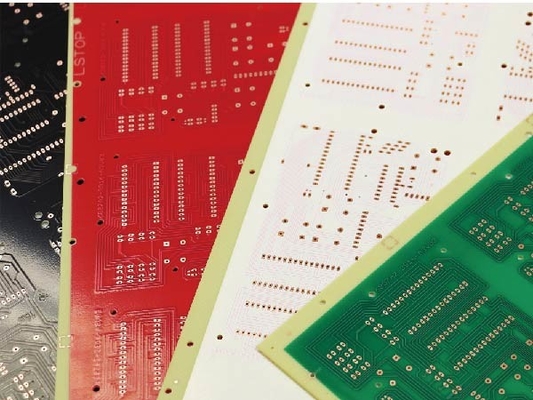

| طلب | ثنائي الفينيل متعدد الكلور، HDI، الشركة العامة للفوسفات |
GIS Laser Direct Imaging PCB، موديل DPX820SM عبارة عن لوحة دوائر عالية الدقة يتم إنتاجها في Suzhou، الصين.إنه يتميز بجسر لحام/فتحة لحام ممتازة تبلغ 50/75 ميكرومتر، وتحمل عرض الخط بنسبة ±10%.مع مساحة تعريض فعالة تبلغ 620 × 720 مم (24 بوصة × 28.5 بوصة)، فإن هذه اللوحة المطبوعة بالتصوير المباشر بالليزر لديها طاقة موجة خلط إجمالية تبلغ 512 وات.وتشمل العملية المطبقة قناع اللحام والخارجي.
يعد GIS Laser Direct Imaging PCB مثاليًا للاستخدام في مختلف التطبيقات والسيناريوهات.على سبيل المثال، أداء التصوير الفائق الذي يتميز به يجعله الخيار الأمثل لتصميم لوحات الدوائر عالية الكثافة والسرعة.يضمن التسامح الدقيق لعرض الخط أداءً كهربائيًا ممتازًا.تعتبر لوحة دائرة التصوير المباشر بالليزر مناسبة أيضًا للاستخدام في دوائر الترددات اللاسلكية منخفضة التردد وغيرها من التطبيقات عالية الأداء.
يعد GIS Laser Direct Imaging PCB الحل الأمثل لتصميم لوحات الدوائر عالية الدقة والأداء.بفضل تقنية التصوير المباشر بالليزر المتقدمة، فهو مثالي لأي تطبيق يتطلب تصويرًا دقيقًا وأداءً كهربائيًا فائقًا وفتحة لحام/جسر لحام ممتازة.احصل على GIS Laser Direct Imaging PCB واستمتع بتجربة الأداء المتميز لهذا الحل المتطور للوحة الدوائر.
تعد GIS Laser Direct Imaging PCB (لوحة الدوائر المطبوعة للتصوير المباشر بالليزر / اللوحة المطبوعة للتصوير المباشر بالليزر) خدمة مخصصة لك.إنه يحمل اسم العلامة التجارية GIS، ورقم الموديل DPX820SM ومكان المنشأ سوتشو، الصين.وهو يدعم تنسيق الملف.ولها مقياس ثابت / مقياس تلقائي / مقياس فاصل / لون قناع لحام محاذاة القسم، وحبر قناع اللحام ذو الطاقة الإجمالية لموجة الخلط 512 وات، وتسامح مع عرض الخط بنسبة ± 10%.
التعبئة والتغليف والشحن لثنائي الفينيل متعدد الكلور للتصوير المباشر بالليزر
يتم تعبئة PCB للتصوير المباشر بالليزر وشحنه بطريقة تضمن وصوله بأمان وبسرعة.يتم فحص واختبار كل PCB بعناية قبل تعبئته وإرساله.تم تصميم العبوة لحماية ثنائي الفينيل متعدد الكلور أثناء الشحن والتأكد من وصوله في حالة ممتازة.
الحزمة مصنوعة من الورق المقوى القوي وتحتوي على حشوة رغوية واقية لحماية لوحة PCB من الصدمات والصدمات.يتم بعد ذلك إغلاق العبوة بختم واضح للعبث لضمان عدم فتحها أو العبث بها أثناء النقل.يتم تمييز الطرد بعنوان الشحن ورقم التتبع لتمكين تتبع الشحنة.
يتم شحن PCB للتصوير المباشر بالليزر بواسطة خدمة شحن موثوقة وموثوقة.يعتمد وقت الشحن على موقع العميل، ولكنه عادةً ما يستغرق بضعة أيام.
A1: يعد PCB للتصوير المباشر بالليزر نوعًا من عمليات تصنيع PCB التي طورتها GIS، والتي تستخدم شعاع الليزر لعرض الصورة مباشرة على صفائح نحاسية حساسة مسبقًا لصنع الدائرة.إنها مناسبة لإنتاج دفعة صغيرة من ثنائي الفينيل متعدد الكلور.
A2: ثنائي الفينيل متعدد الكلور للتصوير المباشر بالليزر لنظام المعلومات الجغرافية هو DPX820SM.
A3: يتم تصنيع ثنائي الفينيل متعدد الكلور للتصوير المباشر بالليزر GIS في سوتشو، الصين.
A4: تتضمن مزايا التصوير المباشر بالليزر ثنائي الفينيل متعدد الكلور الدقة العالية والكفاءة العالية والدقة العالية وعدم الحاجة إلى فيلم حساس للضوء.
ج5: يتم استخدام ثنائي الفينيل متعدد الكلور للتصوير المباشر بالليزر على نطاق واسع في إنتاج ثنائي الفينيل متعدد الكلور بكميات صغيرة، مثل المعدات الطبية ومعدات الاتصالات والإلكترونيات الاستهلاكية.
