| الاسم التجاري: | GIS |
| رقم الطراز: | DPX820SM |
لوحة الدوائر المطبوعة للتصوير المباشر بالليزر (لوحة الطباعة للتصوير المباشر بالليزر، PCB للتصوير المباشر بالليزر) هي نوع من PCB مع تكنولوجيا معالجة عالية الدقة.يتميز بمساحة تعريض فعالة تبلغ 620x720 مم (24 بوصة × 28.5 بوصة)، ودعم تنسيق الملف لمختلف التنسيقات، وفتحة جسر اللحام/اللحام 50/75 ميكرومتر (حالة العملية)، وتفاوت عرض الخط بنسبة ±10%، واللوحة سمك 0.5 ~ 3.5 ملم.لديها أداء ممتاز من حيث الدقة والموثوقية وفعالية التكلفة.
| معامل | قيمة |
|---|---|
| التسامح مع عرض الخط | ± 10٪ |
| سماكة مجلس | 0.5 ~ 3.5 ملم |
| حبر قناع اللحام | 30 ثانية عند 600 × 500 مم (24 بوصة × 20 بوصة) |
| لون قناع اللحام | مقياس ثابت / مقياس تلقائي / مقياس الفاصل الزمني / محاذاة التقسيم |
| قوة الليزر | خلط موجة إجمالي الطاقة 512 واط |
| طريقة المحاذاة | الوسادة (القطر: 0.5 ~ 3.0 مم) |
| طلب | ثنائي الفينيل متعدد الكلور، HDI، الشركة العامة للفوسفات |

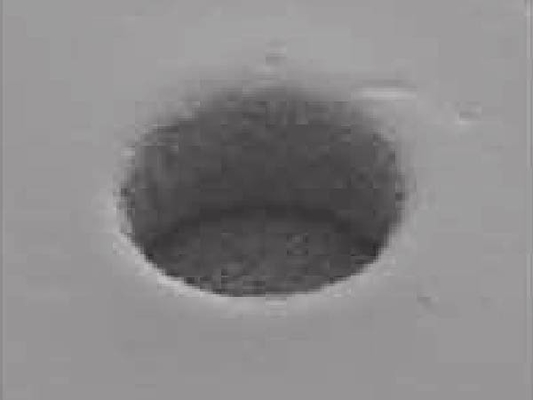

| جسر اللحام/فتحة اللحام | 50/75 ميكرومتر (حالة العملية) |
| منطقة التعرض الفعالة | 620 × 720 ملم (24 بوصة × 28.5 بوصة) |
| تنسيق الملف | تنسيق الملف |
الGIS DPX820SM ليزر التصوير المباشر ثنائي الفينيل متعدد الكلورتم تصميمه ليتم استخدامه في مجموعة واسعة من التطبيقات.إنه خيار مثالي للطباعة عالية الدقة PCB، HDI وFPC.يحتوي هذا المنتج على طريقة محاذاة PAD عالية الدقة (القطر: 0.5 ~ 3.0 مم) والتي تضمن محاذاة سريعة ودقيقة.يتضمن لون قناع اللحام القابل للتعديل مقياسًا ثابتًا ومقياسًا تلقائيًا ومقياسًا فاصلًا ومحاذاة القسم.بالإضافة إلى ذلك، سمك اللوحة هو 0.5~3.5mm، مما يسمح باستخدامها في مشاريع مختلفة.يوفر PCB للتصوير المباشر بالليزر أداءً فائقًا بفضل إمكانات الطباعة عالية الدقة والجودة الموثوقة.
لوحة الدوائر المطبوعة للتصوير المباشر بالليزر GIS DPX820SM هي لوحة PCB دقيقة للتصوير المباشر بالليزر مع دقة محاذاة تبلغ ± 12um.ينطبق هذا على قناع اللحام والعملية الخارجية.يبلغ طول جسر اللحام/فتحة اللحام لثنائي الفينيل متعدد الكلور 50/75 ميكرومتر (حالة العملية).تبلغ مساحة التعرض الفعالة لهذه اللوحة 620 × 720 مم (24 بوصة × 28.5 بوصة)، مما يجعلها مناسبة لثنائي الفينيل متعدد الكلور، وHDI، وFPC.تم تصنيع هذه اللوحة المطبوعة بالتصوير المباشر بالليزر في سوتشو، الصين.
فيديو
|
|
| الاسم التجاري: | GIS |
| رقم الطراز: | DPX820SM |
لوحة الدوائر المطبوعة للتصوير المباشر بالليزر (لوحة الطباعة للتصوير المباشر بالليزر، PCB للتصوير المباشر بالليزر) هي نوع من PCB مع تكنولوجيا معالجة عالية الدقة.يتميز بمساحة تعريض فعالة تبلغ 620x720 مم (24 بوصة × 28.5 بوصة)، ودعم تنسيق الملف لمختلف التنسيقات، وفتحة جسر اللحام/اللحام 50/75 ميكرومتر (حالة العملية)، وتفاوت عرض الخط بنسبة ±10%، واللوحة سمك 0.5 ~ 3.5 ملم.لديها أداء ممتاز من حيث الدقة والموثوقية وفعالية التكلفة.
| معامل | قيمة |
|---|---|
| التسامح مع عرض الخط | ± 10٪ |
| سماكة مجلس | 0.5 ~ 3.5 ملم |
| حبر قناع اللحام | 30 ثانية عند 600 × 500 مم (24 بوصة × 20 بوصة) |
| لون قناع اللحام | مقياس ثابت / مقياس تلقائي / مقياس الفاصل الزمني / محاذاة التقسيم |
| قوة الليزر | خلط موجة إجمالي الطاقة 512 واط |
| طريقة المحاذاة | الوسادة (القطر: 0.5 ~ 3.0 مم) |
| طلب | ثنائي الفينيل متعدد الكلور، HDI، الشركة العامة للفوسفات |
| جسر اللحام/فتحة اللحام | 50/75 ميكرومتر (حالة العملية) |
| منطقة التعرض الفعالة | 620 × 720 ملم (24 بوصة × 28.5 بوصة) |
| تنسيق الملف | تنسيق الملف |
الGIS DPX820SM ليزر التصوير المباشر ثنائي الفينيل متعدد الكلورتم تصميمه ليتم استخدامه في مجموعة واسعة من التطبيقات.إنه خيار مثالي للطباعة عالية الدقة PCB، HDI وFPC.يحتوي هذا المنتج على طريقة محاذاة PAD عالية الدقة (القطر: 0.5 ~ 3.0 مم) والتي تضمن محاذاة سريعة ودقيقة.يتضمن لون قناع اللحام القابل للتعديل مقياسًا ثابتًا ومقياسًا تلقائيًا ومقياسًا فاصلًا ومحاذاة القسم.بالإضافة إلى ذلك، سمك اللوحة هو 0.5~3.5mm، مما يسمح باستخدامها في مشاريع مختلفة.يوفر PCB للتصوير المباشر بالليزر أداءً فائقًا بفضل إمكانات الطباعة عالية الدقة والجودة الموثوقة.
لوحة الدوائر المطبوعة للتصوير المباشر بالليزر GIS DPX820SM هي لوحة PCB دقيقة للتصوير المباشر بالليزر مع دقة محاذاة تبلغ ± 12um.ينطبق هذا على قناع اللحام والعملية الخارجية.يبلغ طول جسر اللحام/فتحة اللحام لثنائي الفينيل متعدد الكلور 50/75 ميكرومتر (حالة العملية).تبلغ مساحة التعرض الفعالة لهذه اللوحة 620 × 720 مم (24 بوصة × 28.5 بوصة)، مما يجعلها مناسبة لثنائي الفينيل متعدد الكلور، وHDI، وFPC.تم تصنيع هذه اللوحة المطبوعة بالتصوير المباشر بالليزر في سوتشو، الصين.
