| الاسم التجاري: | GIS |
| رقم الطراز: | RTR315 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable price |
| وقت التسليم: | 20 يوم عمل |

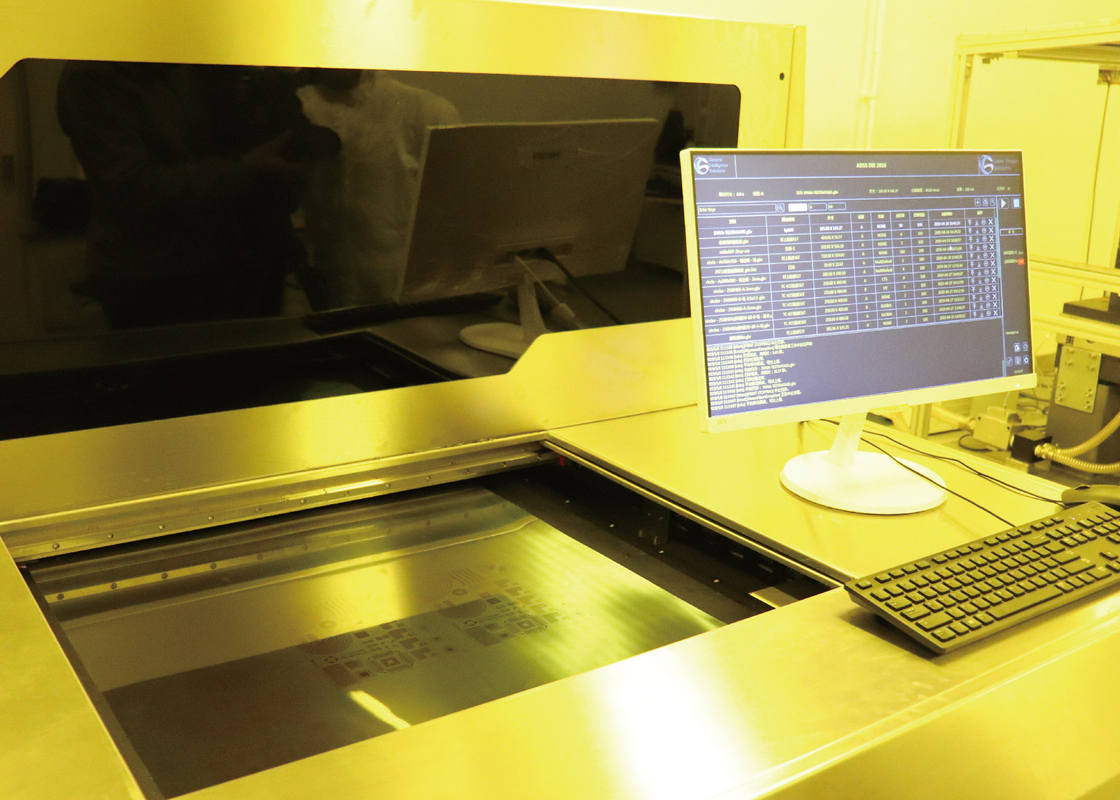

حلول نظام التصوير المباشر بالليزر (LDI) LDI Roll to Roll ثنائي الفينيل متعدد الكلور
التصوير المباشر بالليزر ثنائي الفينيل متعدد الكلور (LDI)
عند تصنيع لوحة دائرة كهربائية ، يتم تحديد آثار الدائرة من خلال ما هي عملية التصوير.يكشف التصوير المباشر بالليزر (LDI) عن الآثار مباشرة باستخدام شعاع ليزر شديد التركيز يتم التحكم فيه في NC ، بدلاً من الضوء المغمور الذي يمر عبر أداة الصورة ، سيقوم شعاع الليزر بإنشاء الصورة رقميًا.
كيف يعمل التصوير المباشر بالليزر (LDI)؟
يحتاج التصوير المباشر بالليزر إلى PCB بسطح حساس للصور يتم وضعه تحت ليزر يتم التحكم فيه بواسطة الكمبيوتر.ثم يقوم الكمبيوتر بإنشاء الصورة على السبورة بضوء الليزر.يقوم الكمبيوتر بمسح سطح اللوحة في صورة نقطية ، ومطابقة الصورة النقطية بملف تصميم CAD أو CAM تم تحميله مسبقًا والذي يتضمن مواصفات الصورة الضرورية المخصصة للوحة ، ويتم استخدام الليزر لإنشاء الصورة مباشرة على اللوحة .
| المواصفات / النموذج | RTR315 |
| طلب | PCB ، HDI ، FPC (الطبقة الداخلية ، الطبقة الخارجية ، مقاومة اللحام) |
| القرار (الإنتاج الضخم) | 15um |
| الاهلية | 12S @ 18 "* 24" |
| حجم التعرض | 260 * 800 مم |
| سمك اللوح | 0.05 مم - 3.5 مم |
| وضع المحاذاة | الأشعة فوق البنفسجية مارك |
| قدرة المحاذاة | الطبقة الخارجية ± 12um ； الطبقة الداخلية ± 24um |
| تفاوت عرض الخط | ± 10٪ |
| زيادة الانحراف وتقليل الوضع | زيادة وانكماش ثابتان ، زيادة وانكماش أوتوماتيكي ، زيادة وتقلص الفاصل الزمني ، محاذاة التقسيم |
| نوع الليزر | ليزر LD ، 405 ± 5 نانومتر |
| تنسيق الملف | جربر 274X ； ODB ++ |
| سلطة | تيار متناوب ثلاثي الأطوار 380V ، 6.4kW ، 50HZ ، نطاق تذبذب الجهد + 7٪ ~ -10٪ |
| حالة | غرفة الضوء الأصفردرجة الحرارة 22 درجة مئوية ± 1 درجة مئوية ؛الرطوبة 50٪ ± 5٪ ؛مستوى نظافة 10000 وما فوق ؛ متطلبات الاهتزاز لتجنب الاهتزاز العنيف بالقرب من الجهاز |
مزايا LDI على معالجة الصور
تتطلب عمليات الصور التقليدية خطوات متعددة لإنشاء الأداة الضوئية المستخدمة لإنشاء الصورة على ثنائي الفينيل متعدد الكلور.وقد أدى ذلك إلى ظهور عدد أو تحديات لمصنعي ثنائي الفينيل متعدد الكلور على مر السنين.يوفر LDI عددًا من المزايا:
· الجودة - أدت مشكلات أفلام الصور في الماضي إلى ظهور صور غير كاملة بسبب القابلية المتأصلة للتقلبات في درجة الحرارة أو الرطوبة.تنتج صور الليزر صورًا أكثر دقة واتساقًا ، وتزيل أي عيوب متعلقة بالفيلم.
· يوفر التصوير بالليزر تحديد المواقع بدقة ودقة محسنة.خطوط الصورة والمسافات والمحاذاة أكثر دقة.
· تتطلب منهجية الصور بيئات يتم التحكم فيها بدرجة الحرارة والرطوبة لتوفير أدق نقل للصور إلى اللوحات.يقلل LDI من تأثير البيئة على الصور الناتجة ، ويزيل تأثير انكسار الضوء الملازم لتقنيات معالجة الصور.
يوفر تصنيع LDI مزايا محددة حيث تكون هناك حاجة إلى فترات قصيرة أو دوران سريع ، مما يجعل إنشاء الأعمال الفنية وإعداد طرق الأداة الضوئية غير عملي.LDI هو أيضًا عامل مهم عند تضمين التسامح الوثيق والتسجيل المحكم.
إن طلبات العملاء اليوم لمركبات ثنائي الفينيل متعدد الكلور الأصغر والأخف وزنا وعالية الكثافة تتفوق بسرعة على تقنية الصور كأداة عملية في توليد صور ثنائي الفينيل متعدد الكلور.
معلومات عنا
نحن مورد مبتكر للعديد من حلول أنظمة التصوير المباشر بالليزر ثنائي الفينيل متعدد الكلور (LDI).تتراوح مجموعة منتجات نظامنا من تكوينات نظام LDI للتطبيقات المتخصصة عالية المزج وتطبيقات PCB الناشئة إلى حلول نظام LDI المؤتمتة بالكامل لبيئات الإنتاج الضخم.
فيديو
|
|
