| الاسم التجاري: | GIS |
| رقم الطراز: | DPX230 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable price |
| وقت التسليم: | 20 يوم عمل |

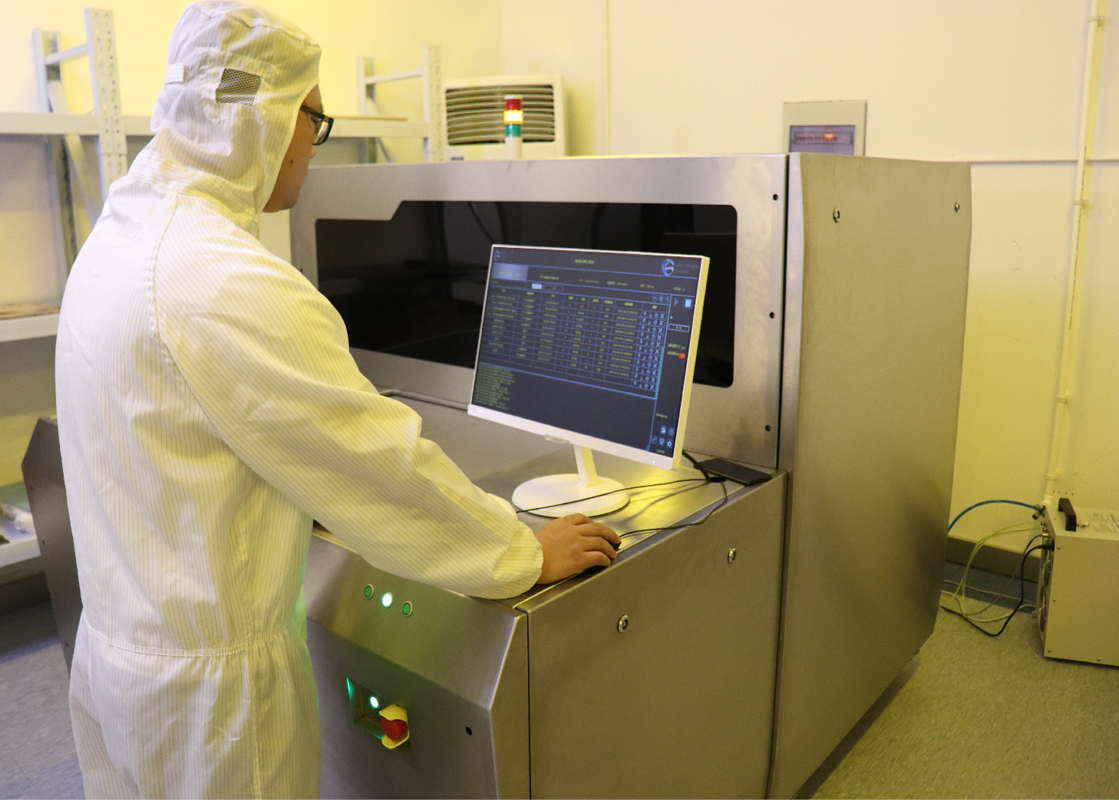

حلول نظام التصوير المباشر بالليزر (LDI) لمختلف ثنائي الفينيل متعدد الكلور
دور:
خيارات متعددة للتوسع
ووظيفة الانكماش
1. وظيفة التمدد والانكماش التلقائي
2. وظيفة التمدد الثابت:
يعتمد التعرض على قيم التمدد الثابتة المتوفرة
3. وظيفة القياس:
يحدد القياس الفعلي للوحة القيمة الفعلية لتمدد اللوحة للتعرض
الوصف الوظيفي: يمكن ضبط عدد اللوحات المراد قياسها ، بعد قياس اللوحة لأخذها
يتم الكشف عن متوسط القيمة.
عمق بؤري بصري طويل للغاية وضوء
وظيفة مراقبة طاقة المصدر:
عمق بؤري طويل جدًا ± 300 ميكرومتر ؛
المراقبة في الوقت الحقيقي والتعديل الديناميكي لطاقة الليزر أثناء العمل
اقتفاء أثر العودة
الرقم التسلسلي |رقم التشغيل |قيمة التوسع والانكماش |التاريخ |الوقت |كود شريطي |كود QR |
عملية LDI: إجمالي 5 دقائق (إخراج بيانات CAM وطباعة جاهزة).
لا مزيد من المخاوف قناع
· إنتاجية عالية
· ركيزة مرنة غير منتظمة
كيف يعمل التصوير المباشر بالليزر (LDI)؟
يحتاج التصوير المباشر بالليزر إلى PCB بسطح حساس للصور يتم وضعه تحت ليزر يتم التحكم فيه بواسطة الكمبيوتر.ثم يقوم الكمبيوتر بإنشاء الصورة على السبورة بضوء الليزر.يقوم الكمبيوتر بمسح سطح اللوحة في صورة نقطية ، ومطابقة الصورة النقطية بملف تصميم CAD أو CAM تم تحميله مسبقًا والذي يتضمن مواصفات الصورة الضرورية المخصصة للوحة ، ويتم استخدام الليزر لإنشاء الصورة مباشرة على اللوحة .
| المواصفات / النموذج | DPX230 |
| طلب | PCB ، HDI ، FPC (الطبقة الداخلية ، الطبقة الخارجية ، مقاومة اللحام) |
| القرار (الإنتاج الضخم) | 30 ميكرومتر |
| الاهلية | 30-40 ثانية @ 18 "* 24" |
| حجم التعرض | 610 * 710 ملم |
| سمك اللوح | 0.05 مم - 3.5 مم |
| وضع المحاذاة | الأشعة فوق البنفسجية مارك |
| قدرة المحاذاة | الطبقة الخارجية ± 12um ； الطبقة الداخلية ± 24um |
| تفاوت عرض الخط | ± 10٪ |
| زيادة الانحراف وتقليل الوضع | زيادة وانكماش ثابتان ، زيادة وانكماش أوتوماتيكي ، زيادة وتقلص الفاصل الزمني ، محاذاة التقسيم |
| نوع الليزر | ليزر LD ، 405 ± 5 نانومتر |
| تنسيق الملف | جربر 274X ； ODB ++ |
| سلطة | تيار متناوب ثلاثي الأطوار 380V ، 6.4kW ، 50HZ ، نطاق تذبذب الجهد + 7٪ ~ -10٪ |
| حالة | غرفة الضوء الأصفردرجة الحرارة 22 درجة مئوية ± 1 درجة مئوية ؛الرطوبة 50٪ ± 5٪ ؛مستوى نظافة 10000 وما فوق ؛ متطلبات الاهتزاز لتجنب الاهتزاز العنيف بالقرب من الجهاز |
معلومات عنا
نحن مورد مبتكر للعديد من حلول أنظمة التصوير المباشر بالليزر ثنائي الفينيل متعدد الكلور (LDI).تتراوح مجموعة منتجات نظامنا من تكوينات نظام LDI للتطبيقات المتخصصة عالية المزج وتطبيقات PCB الناشئة إلى حلول نظام LDI المؤتمتة بالكامل لبيئات الإنتاج الضخم.
