معدات تصوير الشاشة بالليزر المباشر للطباعة الشاشية للمنسوجات

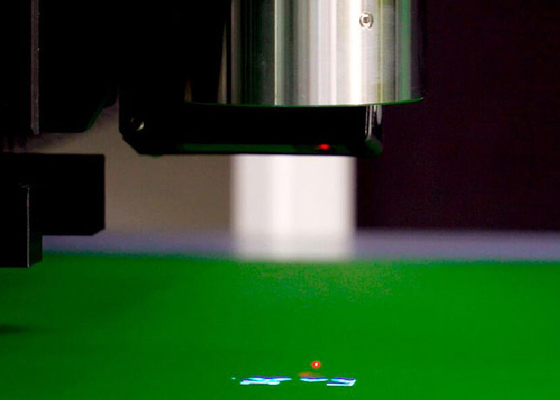

CTS هو نظام تصوير وتعريض من الكمبيوتر إلى الشاشة (CTS) (البراءة الصينية واليابانية والكورية والاتحاد الأوروبي). يتم تعريض بعض شاشات الرايون وتصويرها. وهو مناسب أيضًا لبعض التطبيقات الرسومية.يتم قراءة ملفات البيانات مباشرة من قبل CTS ومن ثم يتم تحويلها إلى صور سيتم إرسالها من خلال أشعة الليزر إلى الشاشات بواسطة DMD والعدسة.

يتم إنتاج الصور الرقمية بواسطة DMD (جهاز المرايا الصغيرة الرقمية) الذي يحتوي على أكثر من 800 ألف أو 2 مليون مرآة صغيرة ، مما يتيح نقاط مربعة واضحة وحادة.هذا النظام الرقمي الأخير أصبح الآن المعايير الجديدة لصناعة الطباعة الشاشة.

يتم قراءة ملفات البيانات مباشرة من قبل الكمبيوتر إلى الشاشة (CTS) ثم يتم تحويلها إلى صور سيتم إرسالها عبر أشعة الليزر إلى الشاشات بواسطة DMD والعدسة.

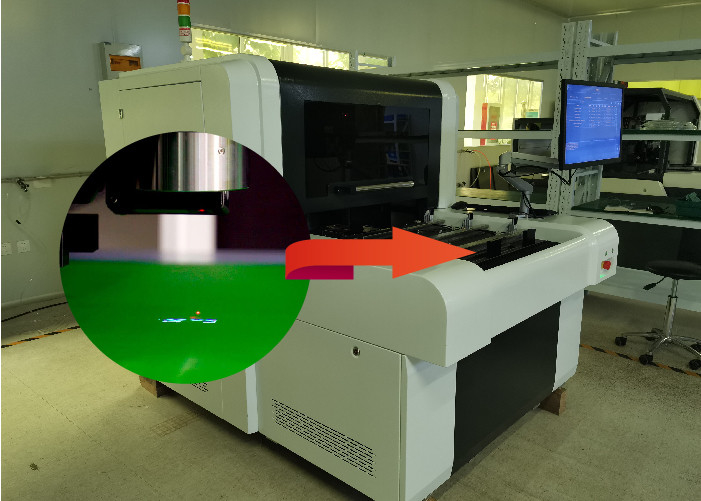

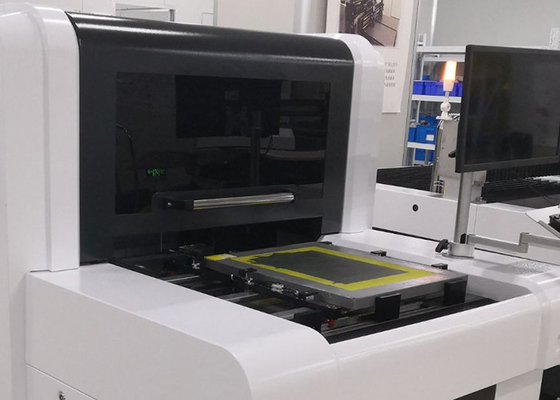

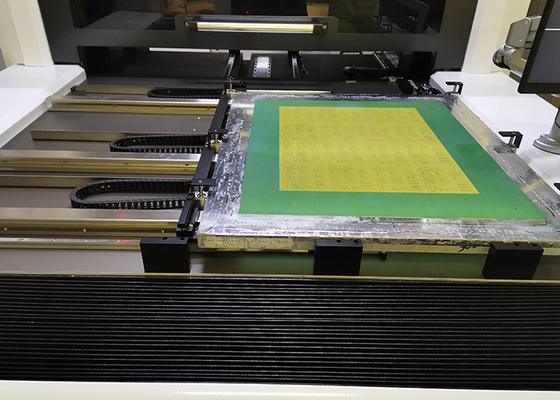

آلة تصنيع الصفائح المباشرة للليزر CTS هي قراءة ملفات بيانات الكمبيوتر مباشرة وتحويلها إلى صور ، ثم تعريضها وتصويرها على الشاشة عن طريق الإسقاط بالليزر.هذا النوع من شاشة التصوير مناسبة للطباعة النسيجية، وكذلك مناسبة للملصقات، والتعبئة والتغليف، وPCB، الطباعة 3C على أغطية الزجاج، الخ

• المواصفات / الطراز	CTS100
  الحجم الأقصى للشاشة (ملم)	100x1000
  الحجم الدقيق للشاشة (ملم)	400×400
  الحجم الأقصى للتعرض (ملم)	900×900
  سمك إطار الشاشة (الخدمة المخصصة متاحة)	25-45ملم
  نظام التصوير	تقنية DMD DLP
  سمك المحلب (EOM)	مستحلب مقاوم للمذيبات 3μm-150μm، مستحلب مقاوم للمياه 3μm-220μm
  وقت التعرض	120-240s/m2، #350 شبكة صفراء
  القرار	1270/2540dpi (اختياري)
  الرسومات	133LPI
  نظام التركيز	تركيز ثابت
  تنسيق الملف	1_بيت تيف الخ
  نوع الليزر	ليزر الأشعة فوق البنفسجية، طول الموجة 405±5nm
  قوة الليزر	20W/25W/30W ((اختياري)
  حجم المعدات (ملم)	1740x1500x1500
  الوزن الصافي للمعدات	1200 كجم
  الشروط	غرفة ضوئية صفراء ذات صفاء فئة 10000، درجة حرارة 22±2 درجة مئوية، الرطوبة النسبية 40-70٪ (لا توتر)
  القوة	220 فولت واحد المرحلة، 50/60 هرتز، 4 كيلوواط، الهواء المضغوط:0.5MPa

• دقة عالية:

دقة 1270dpi أو 2540dpi، مع 133lpi / dpi raster (طباعة نصف النغمات).

• كفاءة عالية:

3 دقائق لإنهاء التعرض على شاشة بحجم 1000mm * 1000mm.تم تحسين كفاءة صنع الشبكة بشكل كبير بسبب الكثير من الوقت يتم توفيرها من خلال محاذاة التعرّض الدقيق وتقليص الفقاعة.

• تكلفة منخفضة:

إزالة الفيلم الإيجابي. الفيلم الليثو يصبح مكلفا بشكل متزايد وعدد الموردين في السوق

1 عملية من تصنيع الشاشة الرقمية CTS لتحل محل 5 إجراءات من من العملية التقليدية.
